Промышленная водоочистительная система на основе обратного осмоса Raifil

Промышленная водоочистительная система на основе обратного осмоса RO Raifil.

Модели

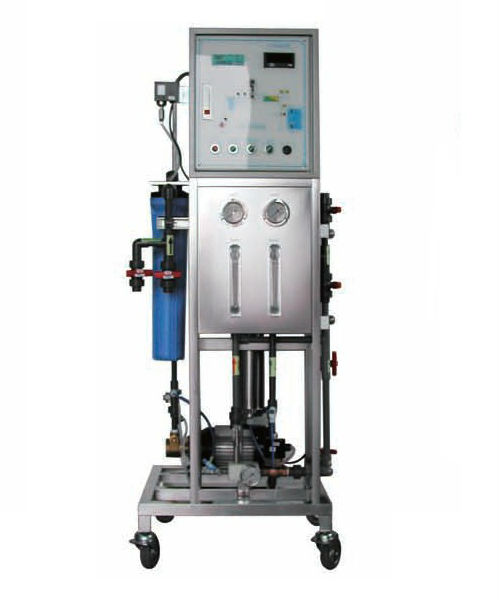

Raifil RO-300

Промышленная водоочистительная система на основе обратного осмоса RO состоит из большого числа механизмов, которые автоматизируют, делают безопасным и эффективным весь процесс очистки воды. Удаляются органические и неорганические вещества, а также микроорганизмы (бактерии, вирусы).

Коммерческая система обратного осмоса RAIFIL RO-300 производительностью 300 л в час предназначена для обессоливания предочищенной воды. Система комплектуется насосом мощностью 1 кВт, механическим префильтром, мембраной BLN-4040 СSM (Корея), способной работать при солесодержании до 1000 мг\л без добавки каких-либо реагентов и контрольно-измерительной аппаратурой.

Данная система способна удалять до 97% растворённых в воде веществ, 98% органических соединений и свыше 99% бактерий и вирусов. На сегодняшний день RO система является наиболее совершенным устройством для очистки воды. Она экономична, проста в управлении и обслуживании, надёжна и безопасна.

Требования к исходной воде:

  • Минимальное давление исходной воды (атм) 1,5
  • Минимальный входной поток (исходной воды) (м3/ч) 1,3
  • Температура воды (t0С) 5-40
  • Рабочее давление (атм) 7-10
  • Реверсивность (%) 18,5
  • pH 4-9
  • Максимальный показатель TDS (млг/л) 1000
  • Хлор (млг/л) 0,05
  • SDI (значение коллоидного индекса) 4
  • Железо (млг/л) 0,1
  • Марганец (млг/л) 0,05
  • COD (оценка органического загрязнения) (млг/л) 1,5
  • TOC (кол‐во общего органического углерода) (млг/л) 2
  • NTU (мутность) 0,5

В пользу данной системы очистки воды говорит простота конструкции и надежность ключевых элементов. Модульность обеспечивает простоту монтажа, а разумная цена — неизменный успех у украинских потребителей продукции промышленного сегмента.

Принцип работы системы

Вода поступает на предочистку (выполняет защиту системы от грубодисперсных частиц), после чего поступает на насос, повышающий давление примерно до 13 атм, являющимся оптимальным для фильтрации.
После насоса поток воды поступает на вход обратноосмотической мембраны. В корпусе мембраны осуществляется разделение воды на частично обессоленную (пермеат) и с повышенным солесодержанием (концентрат). Качество пермеата оценивается с помощью кондуктометра (TDS-метра), его расход – с помощью ротаметра.

Давление концентрата оценивается с помощью манометра, установленного на выходе из корпуса мембраны. Далее поток концентрата разделяется. Часть концентрата поступает через обратный клапан и регулируемый вентиль по линии рециркуляции на всас повышающего насоса, перед электромагнитным клапаном, открывающем и закрывающем подачу воды на насос.
Другая часть концентрата через ротаметр и регулировочный вентиль поступает в канализацию. Благодаря регулировочным вентилям, имеется возможность самой широкой регулировки рециркуляции.

Комплектация

  1. Предфильтр  предотвращает попадание на мембрану частиц более 5 мкм.
  2. Входной электро-магнитный клапан  устанавливается на входе в систему. Контролирует поток исходной воды.
  3. Насос  повышает давление исходной воды для подачи её на мембрану обратного осмоса.
  4. Насос должен работать только тогда, когда есть подача воды. Давление исходной воды не должно быть меньше 0,1 MPa (1,0 атм.) Корпус мембраны  служит в качестве контейнера для создания давления на мембрану. С обоих концов мембрана герметично закрывается крышками.
  5. Мембрана  обратно-осмотическая мембрана является ключевым компонентом всей системы. Служит для очистки воды.
  6. Измерители потока (ротаметры). Измеряют объёмы потока пермеата и концентрата.
  7. Манометр  служит для измерения давления в системе.
  8. Промывной электро-магнитный клапан. Служит для перевода системы в режим промывки мембраны.
  9. Мембранный электро-магнитный клапан. Служит для регулирования рабочего давления с целью создания оптимального соотношения выхода пермеата и концентрата.
  10. Цифровой кондуктомер Служит для измерения удельной проводимости пермеата (общей
  11. концентрации ионов ).
  12. Датчик низкого давления. Отвечает за выключение насоса в условиях отсутствия воды или
  13. недостаточного давления входящей воды.
  14. Датчик высокого давления. Останавливает или возобновляет процесс фильтрации в зависимости от уровня наполнения накопительной ёмкости.
  15. Пакет управления. Включает в себя кондуктомер, выключатели и другие контролирующие устройства.
  16. Станина. На станине закреплены все узлы и агрегаты системы RO-300.

Raifil RO-1000

Обратноосмотическая система с заявленной производительностью 1000 литров в час.

Данная система способна удалять до 97% растворённых в воде веществ, 98% органических соединений и свыше 99% бактерий и вирусов. На сегодняшний день RO система является наиболее совершенным устройством для очистки воды. Она экономична, проста в управлении и обслуживании, надёжна и безопасна.

Требования к исходной воде:

  • Минимальное давление исходной воды (атм) 1,5
  • Минимальный входной поток (исходной воды) (м3/ч) 1,3
  • Температура воды (t0С) 5-40
  • Рабочее давление (атм) 7-10
  • Реверсивность (%) 18,5
  • pH 4-9
  • Максимальный показатель TDS (млг/л) 1000
  • Хлор (млг/л) 0,05
  • SDI (значение коллоидного индекса) 4
  • Железо (млг/л) 0,1
  • Марганец (млг/л) 0,05
  • COD (оценка органического загрязнения) (млг/л) 1,5
  • TOC (кол‐во общего органического углерода) (млг/л) 2
  • NTU (мутность) 0,5





Raifil RO-500

Промышленная система обратного осмоса RAIFIL RO-500 производительностью 500 л в час по пермеату предназначена для обессоливания предочищенной воды. Система комплектуется насосом , механическим префильтром, двумя мембранами BLN-4040 СSM (Корея), и контрольно-измерительной аппаратурой. Она способна работать при солесодержании до 1000 мг\л без добавки каких-либо реагентов

Данная система способна удалять до 97% растворённых в воде веществ, 98% органических соединений и свыше 99% бактерий и вирусов. На сегодняшний день RO система является наиболее совершенным устройством для очистки воды. Она экономична, проста в управлении и обслуживании, надёжна и безопасна.

Требования к исходной воде:

  • Минимальное давление исходной воды (атм) 1,5
  • Минимальный входной поток (исходной воды) (м3/ч) 1,3
  • Температура воды (t0С) 5-40
  • Рабочее давление (атм) 7-10
  • Реверсивность (%) 18,5
  • pH 4-9
  • Максимальный показатель TDS (млг/л) 1000
  • Хлор (млг/л) 0,05
  • SDI (значение коллоидного индекса) 4
  • Железо (млг/л) 0,1
  • Марганец (млг/л) 0,05
  • COD (оценка органического загрязнения) (млг/л) 1,5
  • TOC (кол‐во общего органического углерода) (млг/л) 2
  • NTU (мутность) 0,5

В пользу данной системы очистки воды говорит простота конструкции и надежность ключевых элементов. Модульность обеспечивает простоту монтажа, а разумная цена — неизменный успех у украинских потребителей продукции промышленного сегмента. Система RO-500 востребована в самых разных областях — от водоснабжения водой высочайшей степени очистки коттеджей украинской политической и экономической элиты до предприятий по приготовлению косметики и лекарственных препаратов.

Принцип работы системы

Вода поступает на предочистку (выполняет защиту системы от грубодисперсных частиц), после чего поступает на насос, повышающий давление примерно до 13 атм, являющимся оптимальным для фильтрации.

После насоса поток воды поступает на вход обратноосмотической мембраны. В корпусе мембраны осуществляется разделение воды на частично обессоленную (пермеат) и с повышенным солесодержанием (концентрат).

Качество пермеата оценивается с помощью кондуктометра (TDS-метра), его расход — с помощью ротаметра.

Концентрат через ротаметр и регулировочный вентиль поступает в канализацию. Благодаря регулировочным вентилям, имеется возможность регулировки соотношения пермеат\концентрат.

Комплектация

  1. Предфильтр — предотвращает попадание на мембрану частиц более 5 мкм.
  2. Входной электро-магнитный клапан — устанавливается на входе в систему. Контролирует поток исходной воды.
  3. Насос — повышает давление исходной воды для подачи её на RO – мембрану. Насос должен работать только тогда, когда есть подача воды. Давление исходной воды не должно быть меньше 0,1 MPa (1,0 атм.)
  4. Корпус RO-мембраны — служит в качестве контейнера для создания давления на мембрану. С обоих концов мембрана герметично закрывается крышками.
  5. RO – мембрана — обратно-осмотическая мембрана является ключевым компонентом всей системы. Служит для очистки воды ( разделяет её на пермеат и концентрат )
  6. Измерители потока (ротаметры). Измеряют объёмы потока пермеата и концентрата.
  7. Манометр — служит для измерения давления в системе.
  8. Промывной электро-магнитный клапан. Служит для перевода системы в режим промывки мембраны.
  9. Мембранный электро-магнитный клапан. Служит для регулирования рабочего давления с целью создания оптимального соотношения выхода пермеата и концентрата.
  10. Цифровой кондуктомер. Служит для измерения удельной проводимости пермеата (общей концентрации ионов ).
  11. Датчик низкого давления. Отвечает за выключение насоса в условиях отсутствия воды или недостаточного давления входящей воды.
  12. Датчик высокого давления. Останавливает или возобновляет процесс фильтрации в зависимости от уровня наполнения накопительной ёмкости.
  13. Пакет управления. Включает в себя кондуктомер, выключатели и иные контролирующие устройства.
  14. Станина. На станине закреплены все узлы и агрегаты системы RO-500.

Характеристики

No.
Наиме-нование
Произво-дительность
Вход
Давление исходной воды

Корпус мембраны

Мембрана
Предфильтр
Рама
Контроллер
Насос
Манометр
/Ротаметр
1
RO 300
1,500GPD(300л/ч)
1/2"
15~40psi

SUS4040 1pc

4040" 1pc
PP 20" 5мкм*1шт
Нержа-веющая  сталь
Встроенный с переключателем
Rotoflow # PA1001F
3шт/2шт
2
RO 500
3,000GPD(500л/ч)
3/4"
15~40psi
SUS4040 2pc
4040" 2pc
PP 20" 5мкм*1шт
Нержа-веющая  сталь
Встроенный с переключателем
Grundfos CRI 1-25
3шт/2шт
3
RO 1000
6,000GPD(1000л/ч)
1"
15~40psi
SUS4040 4pc
4040" 4pc
Big blue PP 20" 5мкм*1шт
Нержа-веющая сталь
Встроенный с переключателем
Grundfos CRI 3-25
4шт/2шт
